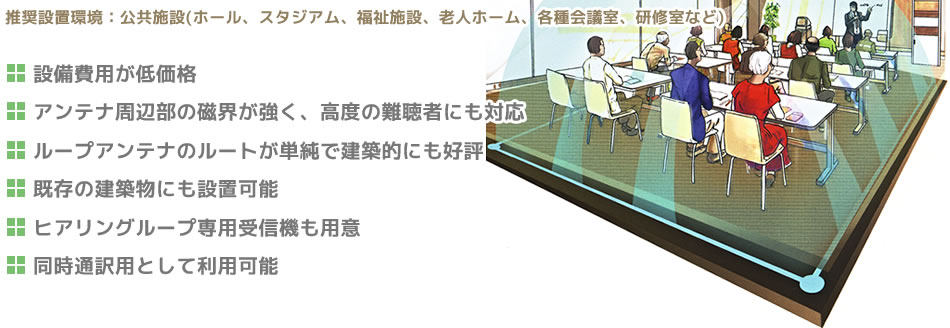

設置型磁気ループシステム

設置型磁気ループシステム

  • HSR-120N

  • コンクリート配管図

  • 施工例

使用電源 AC100V 50/60Hz
定格消費電力 95W (電気用品取締法に基づく)
消費電流 AC4.0A
出力 定格120W
出力負荷インピーダンス ループ出力インピーダンス
ひずみ率 3%
周波数特性 80Hz~10kHz 偏差±3dB (定格出力時 -10dB 1kHz基準)
入力感度および
インピーダンス
入力感度切換式 音量調節器付
約-60dBV、-20dBV、0dBV、600Ω平衡
ライン出力 出力レベル切換式
約-60dBV、-20dBV、0dBV、600Ω平衡
音質調節 3ポイント式イコライザ 音質調節器付
低(330Hz) 中(1kHz) 高(3.3kHz)可変範囲±10dB
信号対雑音比 60dB
動作表示 電源表示灯:赤
出力表示 VU計による
使用温度範囲 -10℃~+50℃
外装 パネル(鋼板)マンセルN1.0 ブラック塗装、ケース(メッキ鋼板)
外寸 幅480mm x 高132mm x 奥行356mm
重量 約8.3kg
付属品 キャノンプラグ3P 2、キャノンプラグ4P 1
M5 x 15半丸皿ねじ4、φ5飾りワッシャ4
適合有線マイク 600Ωマイクロホン全種
適合品 ループアンテナ

設置工事のフロー/新築(床埋め込み)の場合

  • 磁気ループ設置場所の確認 ①図面でレイアウトなどの打ち合わせ
  • お見積り ②貸し出し用受信機などの検討
  • 床、埋設配管工事 ③電気設備担当者など打ち合わせ
  • アンプ機器搬入 ④音響ラック組み込みなどの打ち合わせ
  • 配線、調整テスト ⑤磁界誘導測定、出力データなどの記録
  • 完成引渡し ⑥取り扱い説明、引渡し
  • 磁気ループ専用受信機

    ■セット内容■
    本体×1
    イヤホン×1
    単3乾電池×1
    予備イヤピース×1

    機器サイズ:43×72×20mm
    重さ:約45g
